顯卡散熱的側吹及熱管散熱的優缺點

側吹式顯卡散熱器

側吹式散熱器在公版顯卡上極為常見。我們常常看到如公版ATI Radeon HD 5870、公版GeForce GTX 470等“磚塊”式的一體化散熱器就屬於最典型的側吹散熱器。側吹散熱器利用渦輪風扇旋轉產生的側向風流，從機箱內部吸風，然後經過導風槽和鰭片、熱管等，將熱量通過顯卡尾部的出風口排出至機箱外部。

側吹式散熱器的缺點主要是散熱能力不足和噪音控製不理想的問題。

由於側吹式散熱器需要長長的導風通道，同時鰭片都布置在通道內部，因此需要渦輪風扇保證一定的風量，才能讓空氣在通道內部以足夠快的速度流出並帶走熱量。但受限於尺寸，渦輪風扇的風量往往在低轉速下並不能令人滿意，一旦以高轉速運轉，渦輪風扇扇葉切割氣流的噪音會急劇上升。實際使用中，一些采用渦輪散熱器的公版顯卡，待機狀態下核心溫度就在60℃左右，而滿載狀態下核心溫度則很快飆升到80～90℃，同時噪音也會相應增大。

雖然側吹式散熱器有比較明顯的缺點，但公版中高端顯卡為了保證機箱內整個係統的溫度不會由於顯卡發熱而迅速上升，還是不約而同地使用了外排側吹式散熱器。隻有一些發熱量較低的顯卡會選擇其他散熱模式。

優點：熱量外排，不加劇機箱內部熱集聚，機箱內部溫度控製效果出色（僅指外排散熱）。缺點：渦輪散熱器噪音大，溫控效果不夠出色。

風冷亚搏足彩官方下截 式

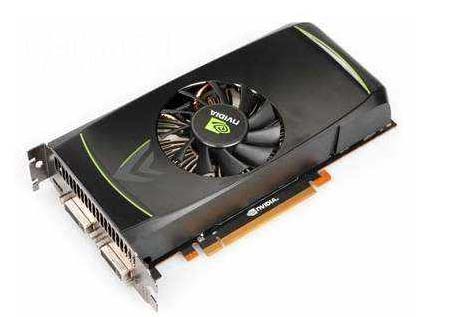

普通“風扇+亚搏足彩官方下截 ”結構散熱器“風扇+亚搏足彩官方下截 ”結構曆史非常長久，它從顯卡誕生時就開始大規模使用，一直沿用至今。除了體積和工藝的變化外，其基本布局還是“風扇+亚搏足彩官方下截 ”。

顯卡散熱器雲翼 V90

早期的“風扇+亚搏足彩官方下截 ”結構屬於比較“規矩”的類型。比如一大塊鑄鋁或者銅芯搭配鑄鋁的散熱鰭片，形成圓形或者方形的外觀，然後在中間圓形凹槽中放置風扇。這種經典結構的最大優勢在於能夠很好地利用風流，風扇四周吹出的風都可以帶走亚搏足彩官方下截 上的熱，路燈www.hengya.com隨著顯卡發熱不斷上升，單純依靠亚搏足彩官方下截 搭配風扇難以迅速散出熱量。因此一些廠商對亚搏足彩官方下截 結構做出了改進，常見的改進方式是將鋁片和銅片進行壓固，形成碗狀結構，將風扇放置在“碗”的中央。相比傳統上粗大的鰭片結構，這中結構的散熱麵積更大，散熱效果也更為出色。

“風扇+亚搏足彩官方下截 ”結構雖然經典，但也有缺點。首先，這種結構單純依靠金屬本身的導熱能力，在麵對高功耗核心時無法及時將熱量傳導出去，造成熱量積壓在核心，熱傳導效率不足。其次，這種結構的亚搏足彩官方下截 散熱麵積難以增長， 退火爐雖然可以使用大麵積鰭片並采用多風扇模式加強風流，但離核心越遠的亚搏足彩官方下截 ，其散熱效率就越差，熱量難以均衡分布到亚搏足彩官方下截 上。優點：價格低廉、應用廣泛、設計多樣。

缺點：對高功耗顯卡散熱效果不佳，容易發生熱量集聚現象。

熱管式散熱器

熱管有兩個特別重要的作用：首先是迅速傳遞熱量；其次則是平衡發熱點，這能夠在很大程度上加強散熱器的性能，滿足高發熱顯卡散熱的需求。

德古拉顯卡散熱器

顯卡散熱器加入熱管後，產生了很多經典的散熱設計結構。比如著名的“龍骨”散熱器就是使用一根熱管將熱量從底座引出至鰭片， EPS線條然後以環狀方式環繞在風扇周圍。利用風扇風流，將熱量散發至周圍。這類散熱器很好地解決了單純使用亚搏足彩官方下截 時，亚搏足彩官方下截 熱量傳導不均勻及散熱慢的劣勢。另外，一些側吹式散熱器往往會利用熱管平衡鰭片和核心的溫度，也得到了很不錯的效果。
